【4】カタツムリの取り外し

レンジフード修理(ベアリング交換)
【fig.14】

【fig.14】カタツムリを外す前に右側のコネクターを外します。

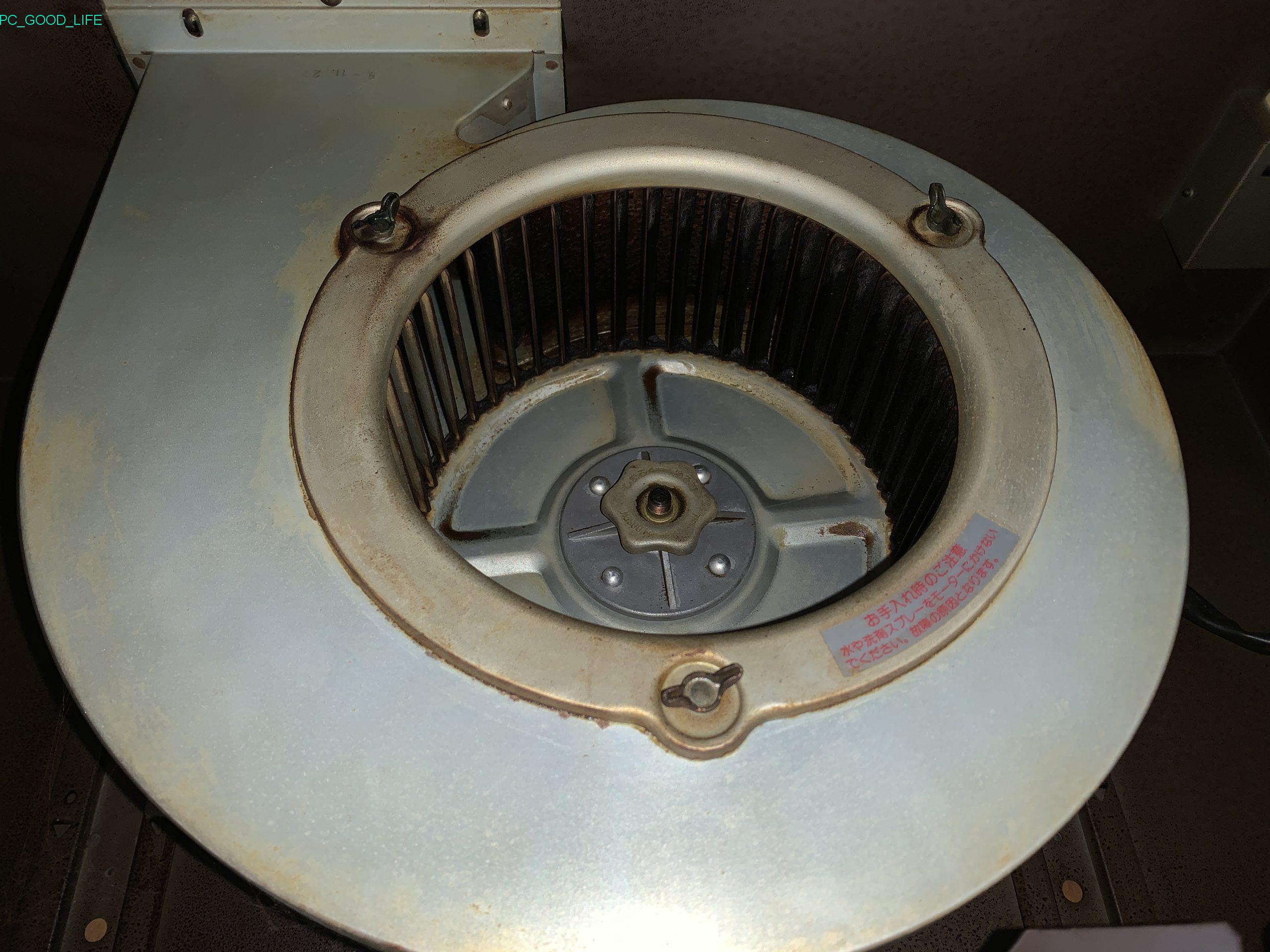

【fig.15】カタツムリの左側のネジ2本
【fig.16】カタツムリの右側のネジ2本

【fig.15】カタツムリの左側のネジ2本、【fig.16】右側のネジ2本を外します。

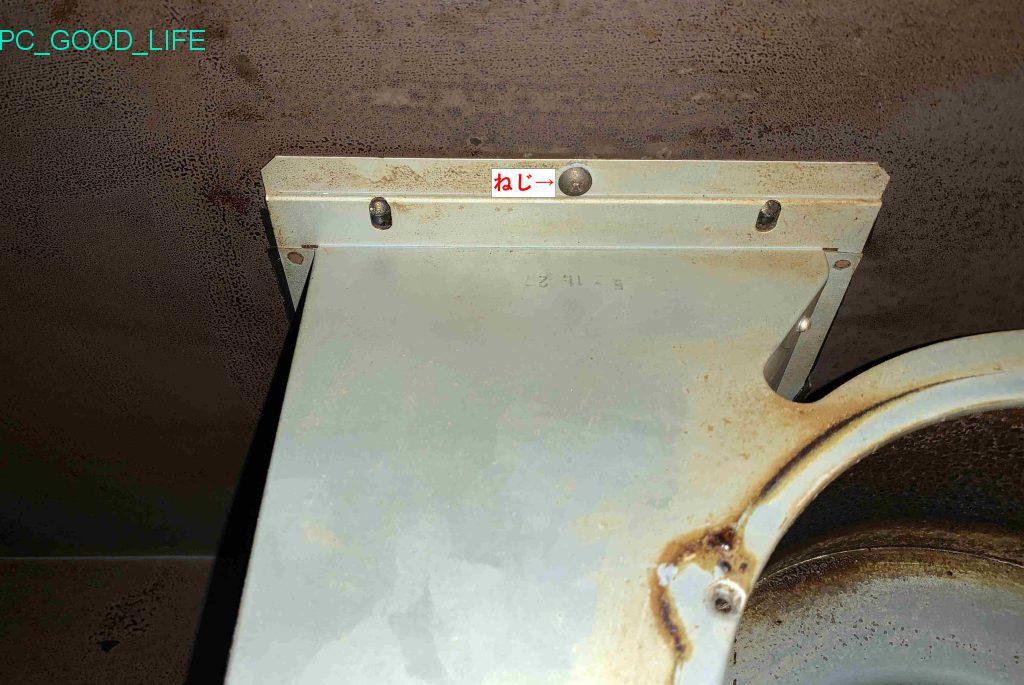

【fig.17】カタツムリの上側のネジ1本

【fig.17】カタツムリの上側のネジ1本を外します。合計5本のネジを外します。その後カタツムリ全体を取り出します。

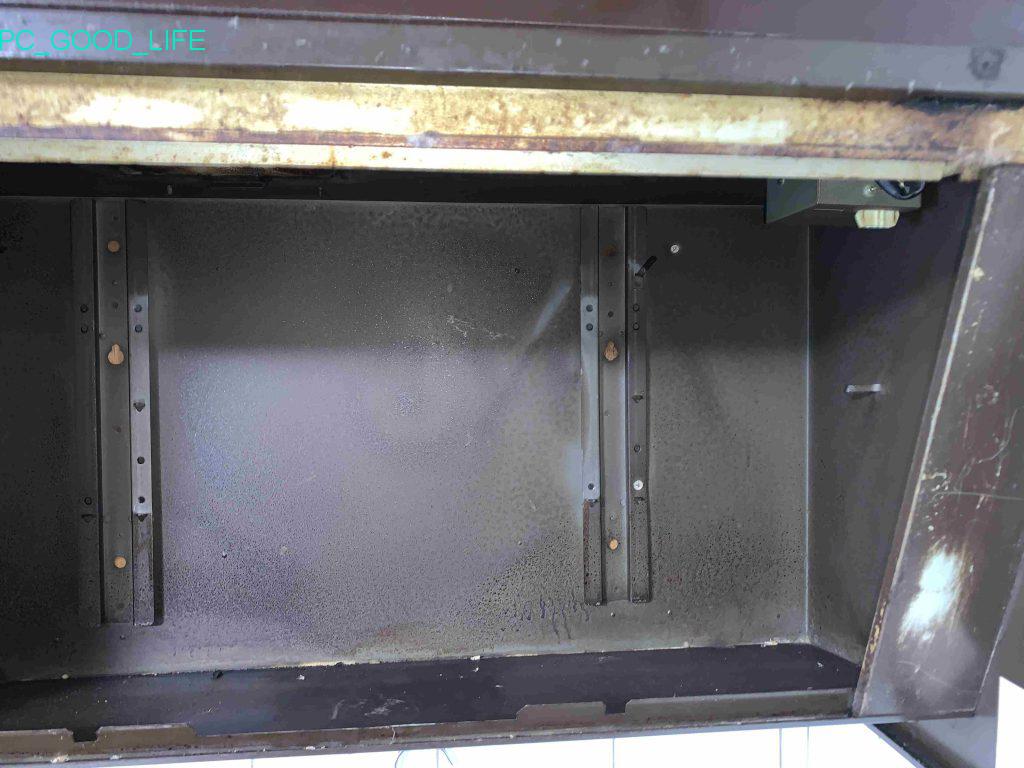

【fig.18】

【fig.18】カタツムリを取り外したレンジフード。簡単に掃除をしておきます。

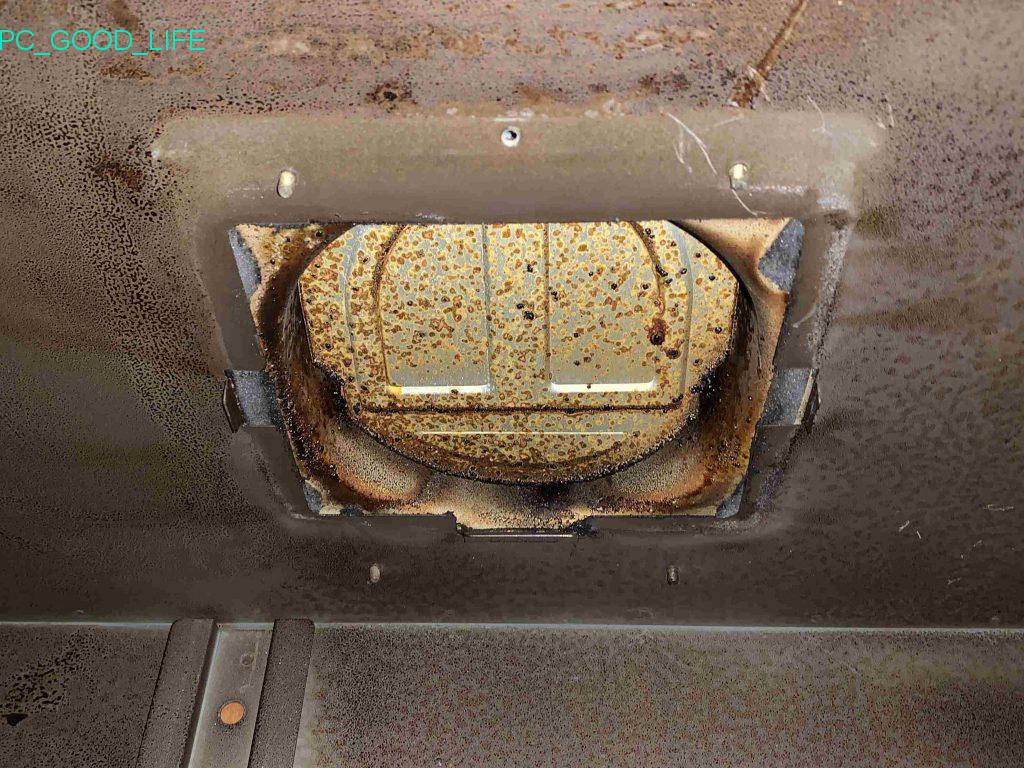

【fig.19】逆風(逆流)防止ダンパー

【fig.19】逆風(逆流)防止ダンパーはレンジフードの上部にあり外気が流入するのを防ぐ役目がありますが今回はこれは掃除するのを忘れました。機会があれば掃除したいと思っています。

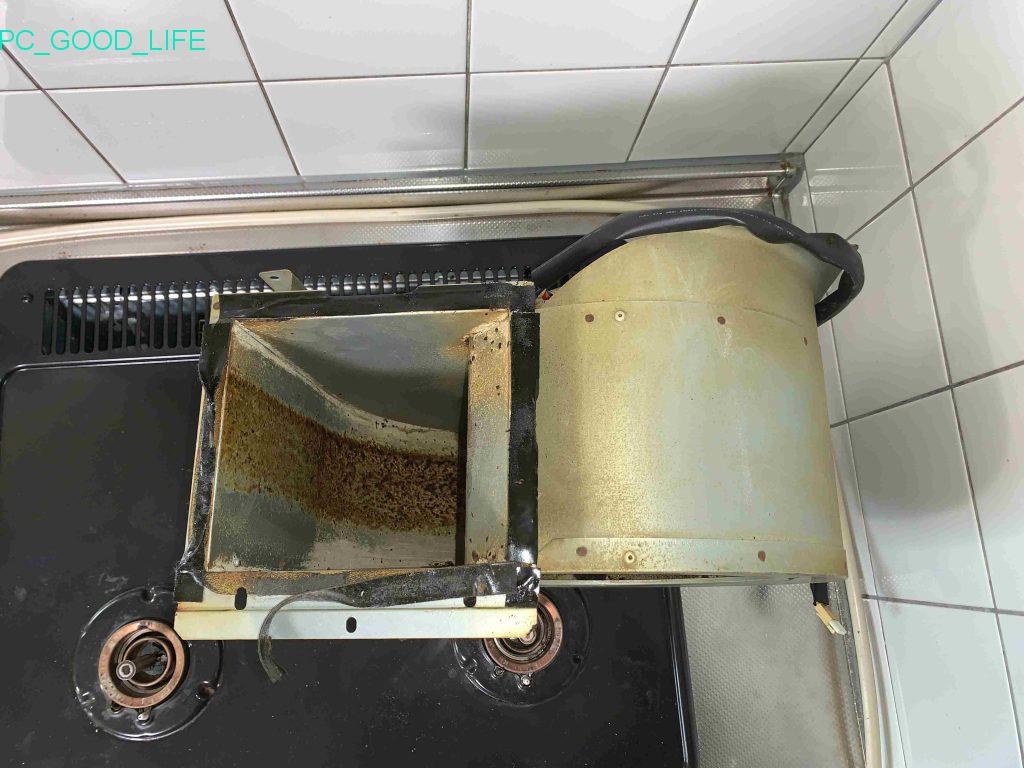

【fig.20】取り外したカタツムリ

【fig.20】取り外したカタツムリです。前述したように何年か前に取り外しました。その時に貼り付けたダクトにつながる部分の両面テープが一部はげています。このテープは新しいものと交換するのではがします。
